MULTICAM ANQ-M10V2三軸量測軟體

訂購貨號

2234900003

MULTICAM M10是一套依據工業品管研發需求量身打造的顯微量測軟體,具備完整量測性能,以使用者邏輯概念而設計,直覺式的按鍵更容易操作使用,高度的系統相容性,適用各大品牌的光學解碼器,應用在顯微鏡的數位影像量測上極為精準可靠。適合學術研究、工業研發、品保、等需要顯微量測技術的單位使用。

規格--

一.機台系統管理

  1. 系統功能:設定通訊埠、象限、量測維度2、線性補償、影像比例校正。
  2. 鏡頭資料:建立或刪除多組鏡頭名稱,定義多組倍率名稱。
  3. 校正功能:光學校正(正交或任意直線),影像比例校正。
  4. 量測緩衝區設定
  5. 操作環境屬性:設定所有的顯示物件游標的字型、顏色、線寬、打造專屬量測環境,可變更原點顯示、對齊線及量測元件屬性。
  6. 尺規設定:水平尺、垂直尺、十字尺、比例尺,可設定分割數、小數。
  7. 座標補正:座標平移,旋轉補正設定。
  8. 量測設定:單位切換mm/um/inch/mil/、鏡頭選擇、倍率選擇。
  9. 影像視窗:解析度切換、十字對齊線、動/靜態切換、匯入影像、比例尺-垂直、水平、十字、儲存影像、影像參數設定。

二.量測工具

  1. 基本量測:點、線、圓弧、圓、回歸線、回歸弧、回歸圓、線交點、線圓交點、兩圓交點、圓切點、點線中點、等分線、兩點中點、兩點距離、點線距離、兩線夾角、矩形量測、多點至線垂直距離、PITCH量測、不規則面積、文字輸入影像、橢圓量測、長槽量測。
  2. 量測計算:兩線交點、線圓焦點、兩圓交點、點至圓切點、點至線中點、等分線、兩點中點、兩點距離、兩線夾角、點至線垂直距離、兩圓計算、線圓計算、兩線計算。
  3. 自動尋邊偵測:自動尋線、自動尋弧、自動尋圓

三.輔助工具

  1. 放大鏡取點:可放大框選範圍(2X~5X)的影像使取點更精準。
  2. 智慧型標註:標註量測數據於圖型上。
  3. 資料匯出:可匯出量測數據 量測影像於WORD、EXCEL、OPEN-OFFICE。
  4. 表單製作:可在系統內直接貼入多組量測數據,並製作個人化報表。
  5. 精度標示:系統即時顯示目前量測鏡頭倍率及校正值。

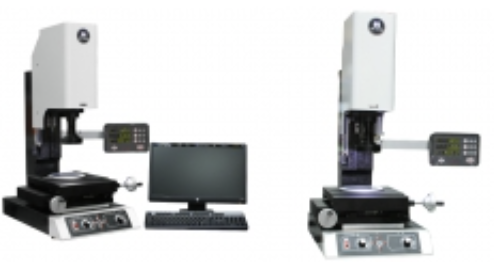

  6. 光學尺顯示:即時擷取機台X、Y、Z三軸光學尺資訊、自定顯示位數。建議使用機台:2206300008GM45P-10102206300009GM45P-2010

技術支援請洽上宸光學工程部02-25211972

或 E-mail客服信箱cs@microscopes.com.tw
