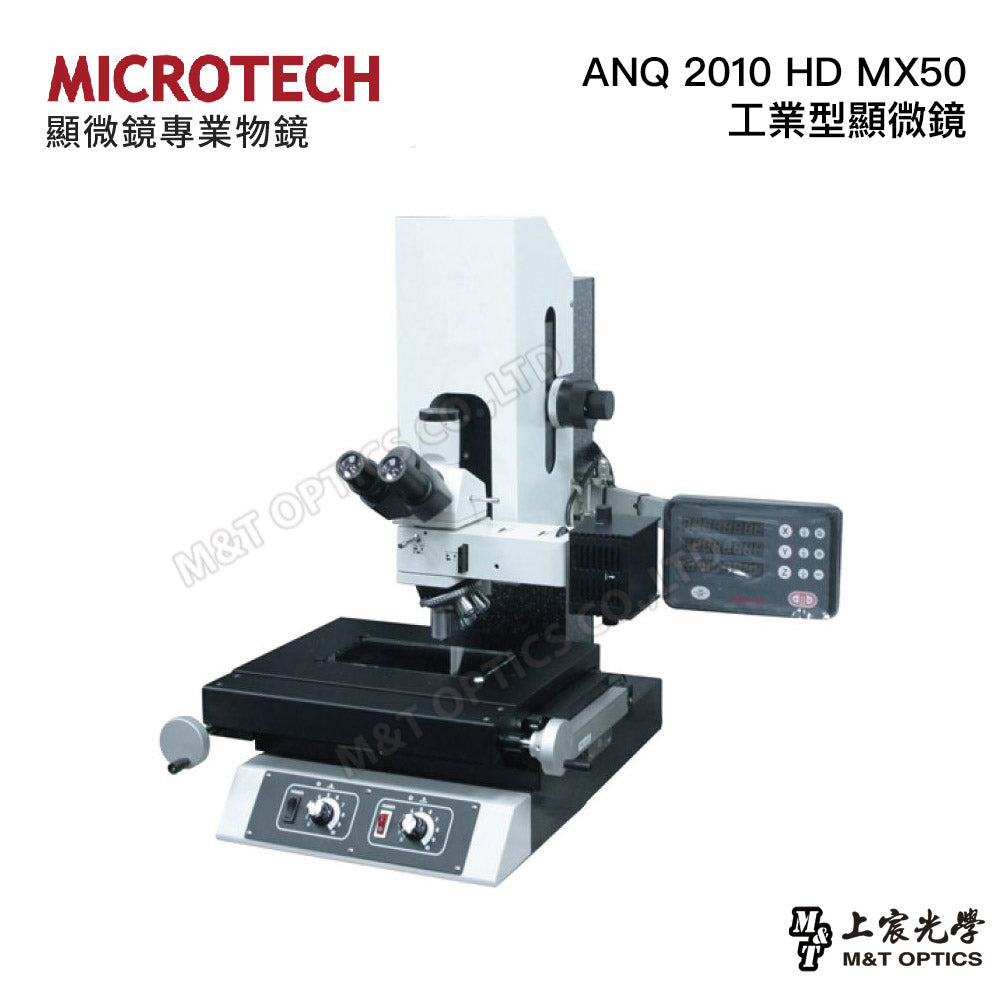

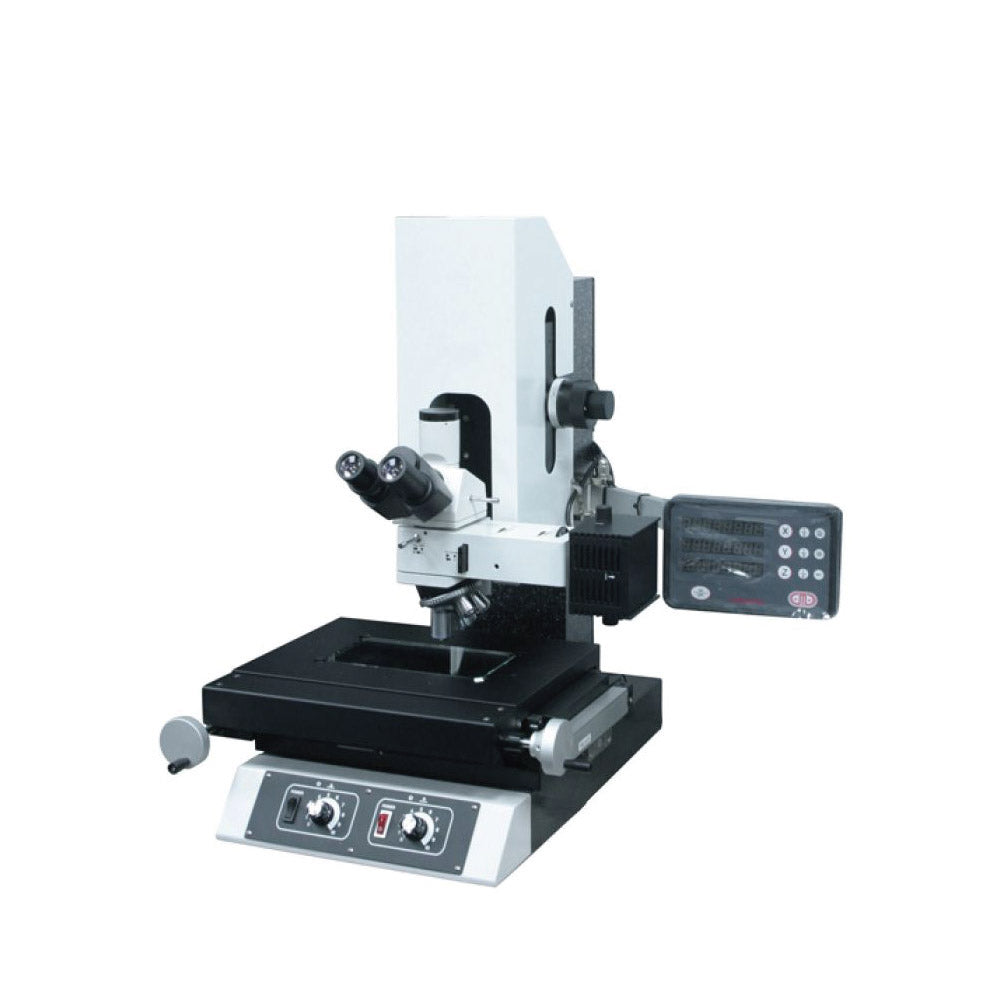

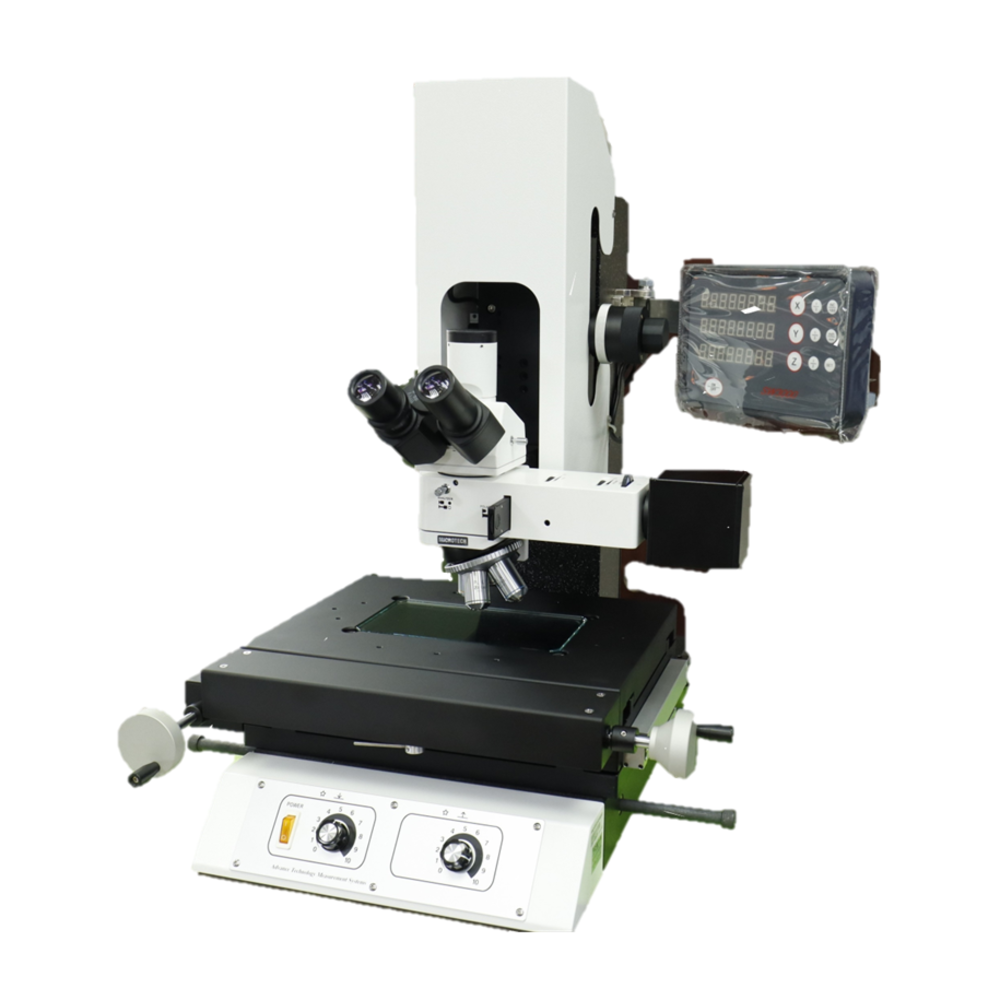

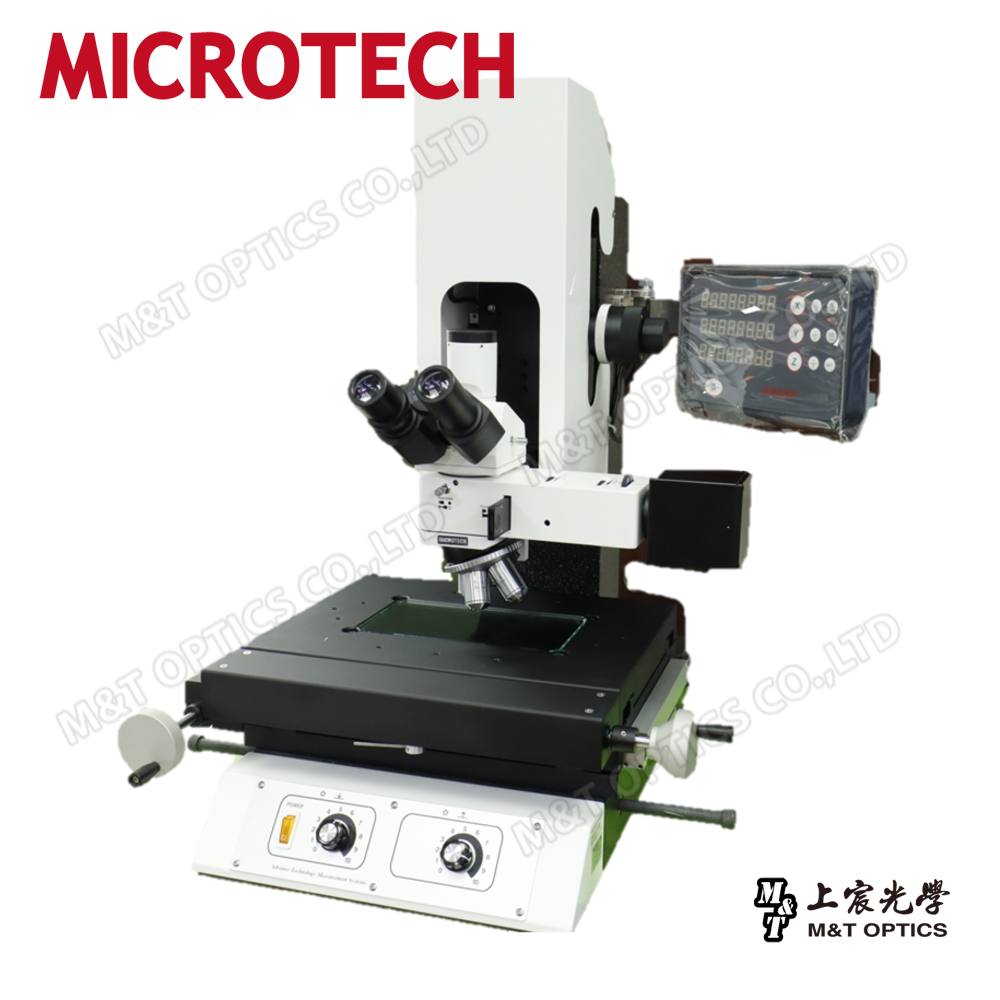

MICROTECH ANQ 2010 HD MX50工業型顯微鏡-200x100mm大行程光學尺平台、電腦量測

訂購貨號

2201100673



商品規格

光學系統
同軸落射光路,無限遠平行光學。

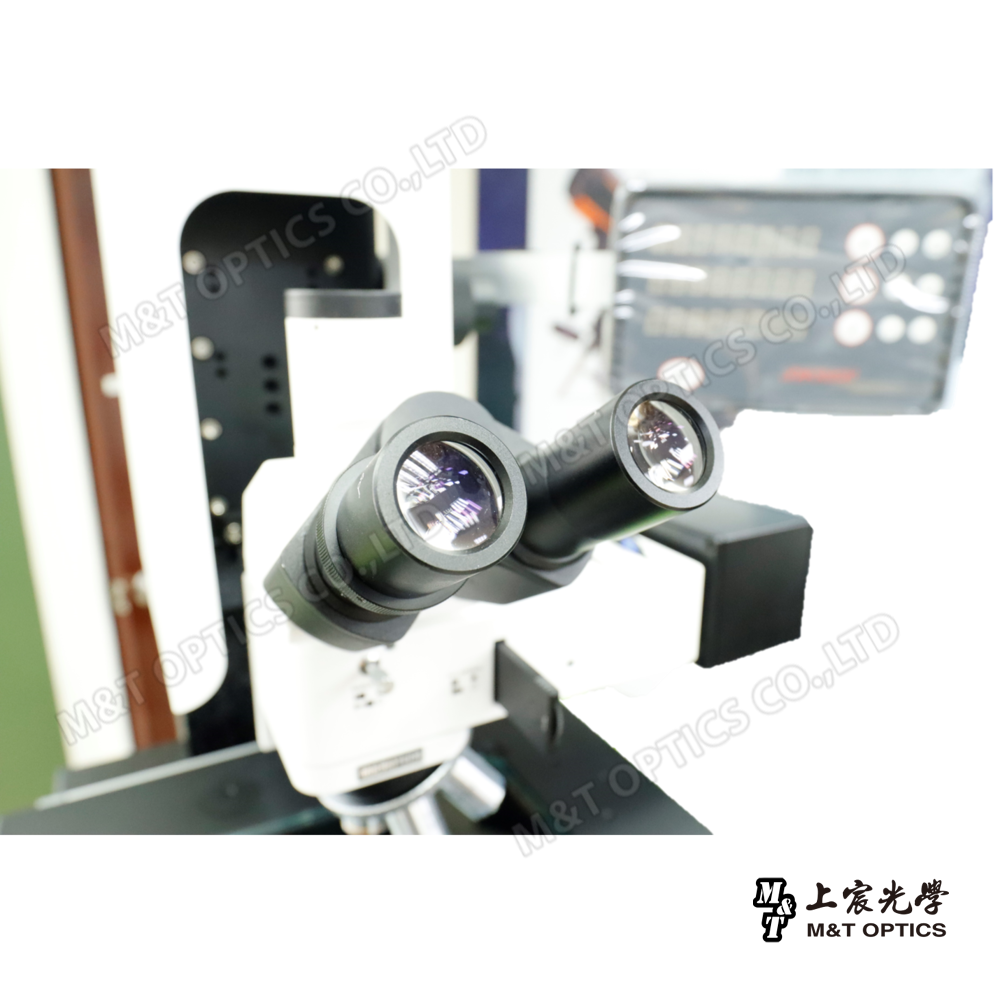

目鏡筒 三目式30度傾角,可調節瞳距及調高眼高。
目鏡 WF10X/22視場數*2個

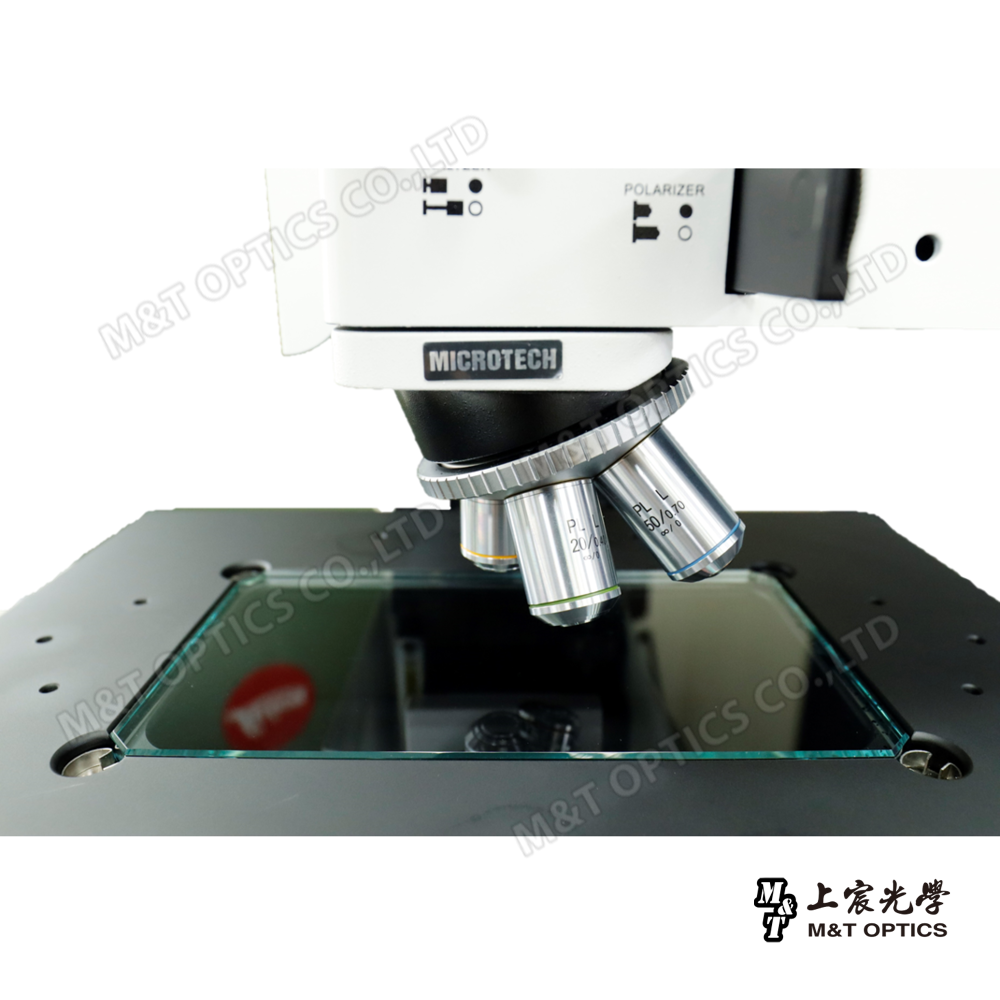

物鏡 PLL5X,PLL10X,PLL20X,PLL50X

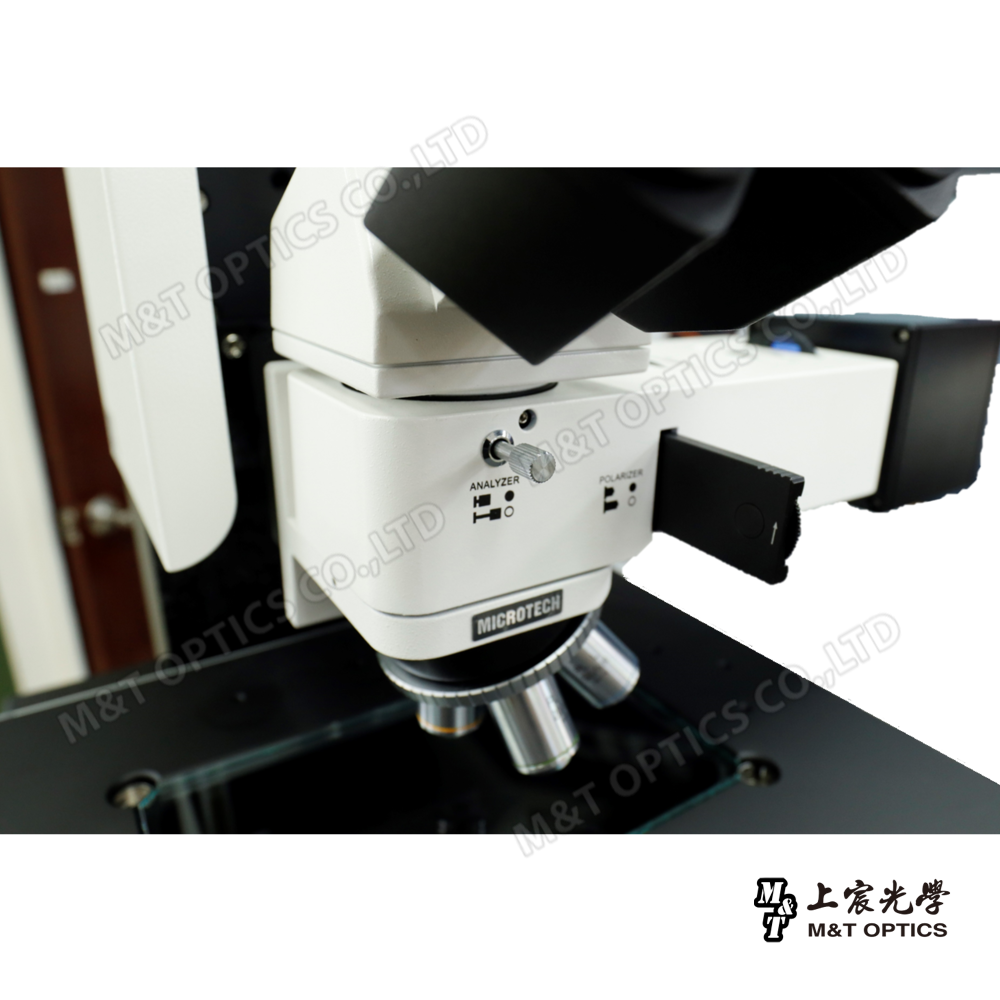

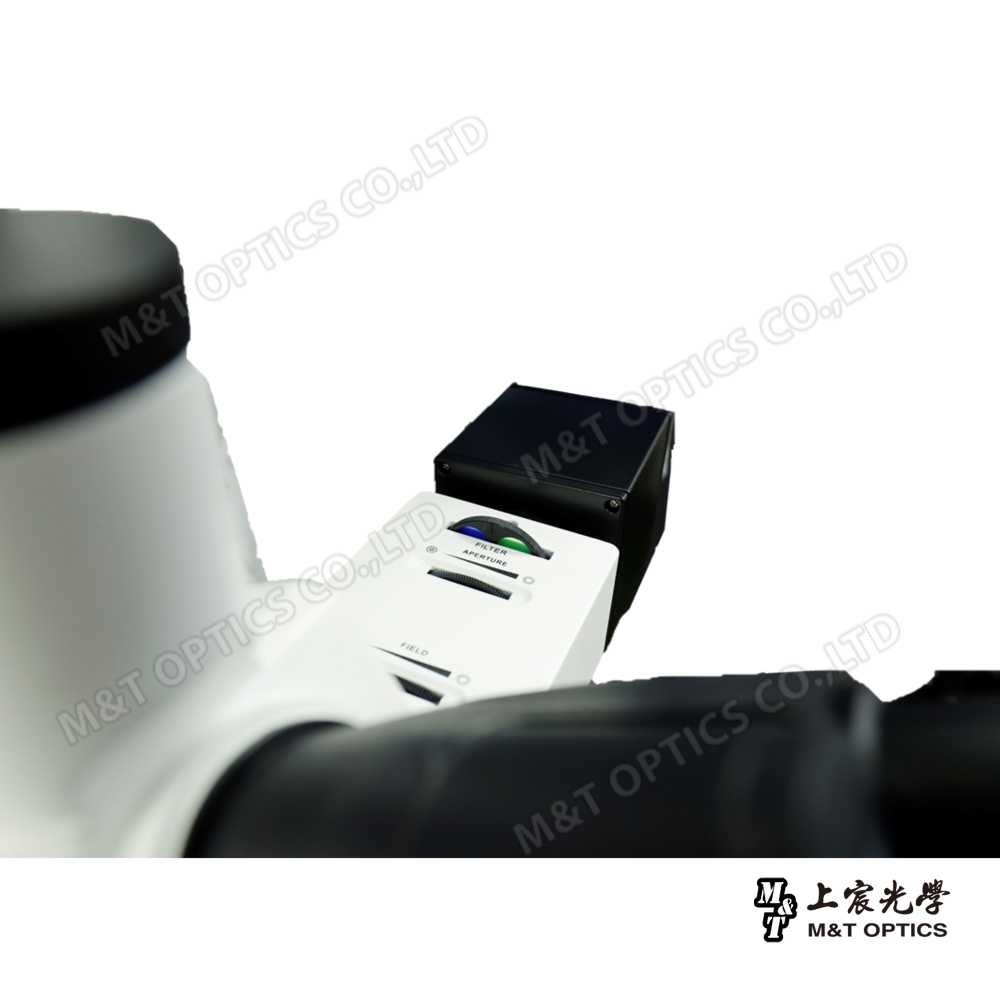

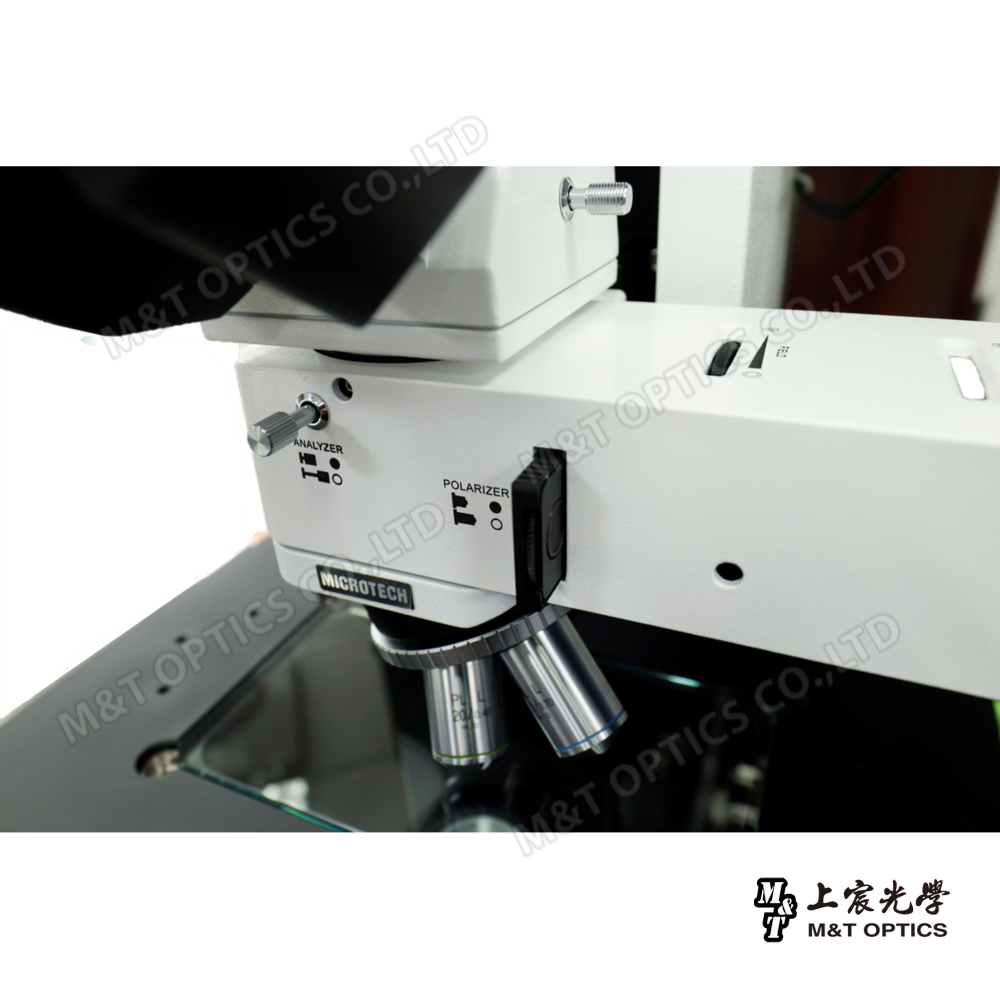

落射照明系統 LED燈可調亮度,內置視場光欄、孔徑光欄,(黃、藍、綠、磨砂玻璃)濾色片轉盤,推拉式起偏器與減偏器。
調焦機構 粗細微調同軸手輪附鬆緊調整,微動精度0.1um。
鼻輪 五孔式(內縮式滾珠定位)
量測行程 X軸200mm,Y軸100mm,Z軸150mm

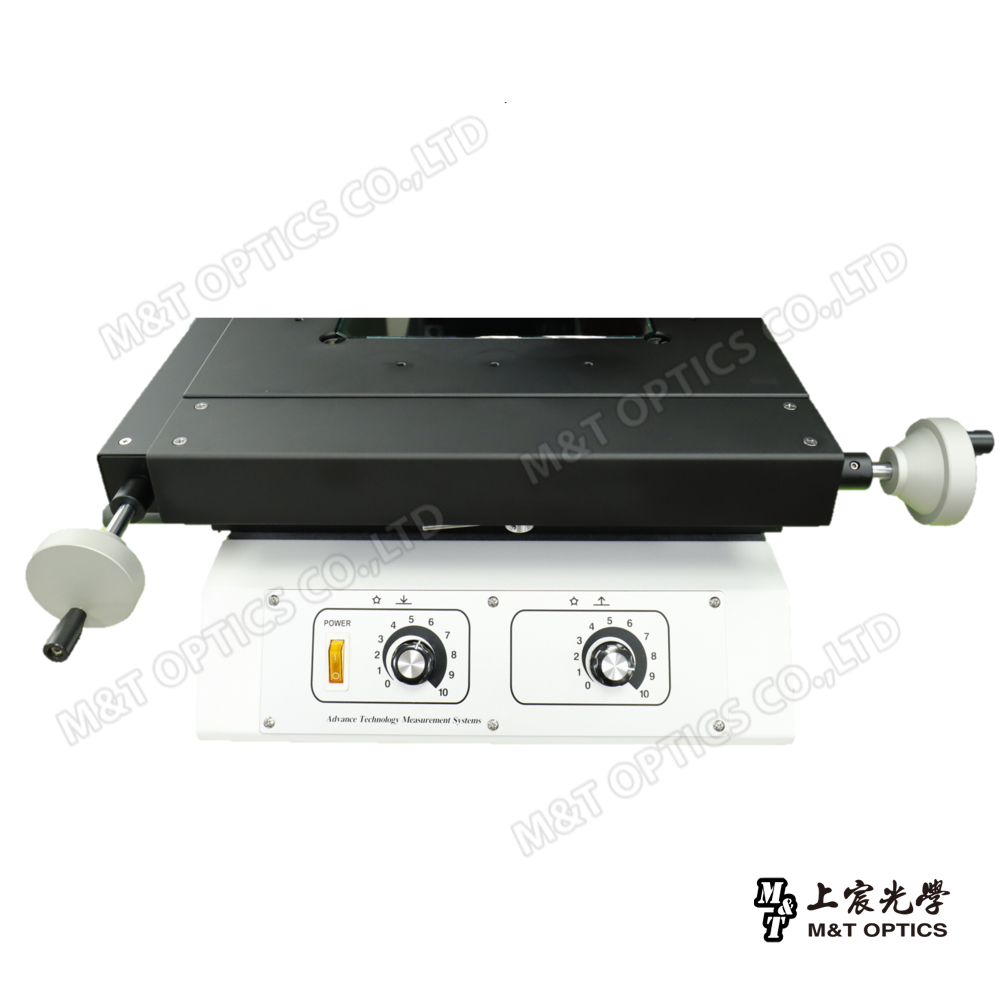

工作載物平台尺寸 工作平臺行程可達X軸200mm,Y軸100mm,Z軸100mm。
二軸光學尺 解析度0.001mm,含光學尺顯示器。
平台材質及表面處理 工作平台均由T6–航太鋁合金製表面陽極處理
機構及表面處理 本機台機構為懸臂式且均由多層次粉體塗裝烤漆
滑軌 採日本NB交叉式滾子滑軌,具極佳精密性及滑動性
平台雙軸傳動 工作平台XY軸傳動採用無牙螺桿,可快速移動微調。
移動防護
玻璃平台附有XY軸檔塊
基座 鑄造鐵底座
機台尺寸(LxWxH) 700mmx1,030mmx1,100mm
量測精度 Uxy=(3+L/200)um
